Назначение

Универсальный шаблон радиографа УШР-4 (далее - УШР) предназначен для применения в сфере неразрушающего контроля методом радиографии. При помощи шаблона проводится анализ качества сварных швов трубопроводов малого и среднего диаметров, в основном до 1420 мм. УШР-4 помогает определить вид и размер типовых дефектов.

Критерии оценивания несплошностей исследовали с учетом СТО Газпром 2-2.4.-083-2006.

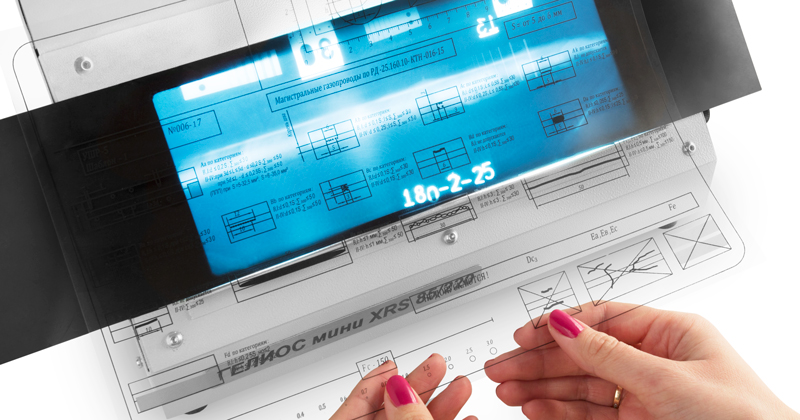

Шаблон представляет собой прозрачную плёнку, на плёнку изображены условные обозначения нормативных отрезков сварного шва и всех типовых дефектов, представленных в ГОСТ 7512-82.

Порядок анализа дефектов:

• Согласно толщине стенки объекта контроля выбирается соответствующий шаблон
• Накладывание шаблона на негатоскоп
• По рентгенограмме проводят определение типа дефекта

Недопустимым является дефект, размер которого на плёнке превышает предельно-допустимое значение, указанное на шаблоне.
