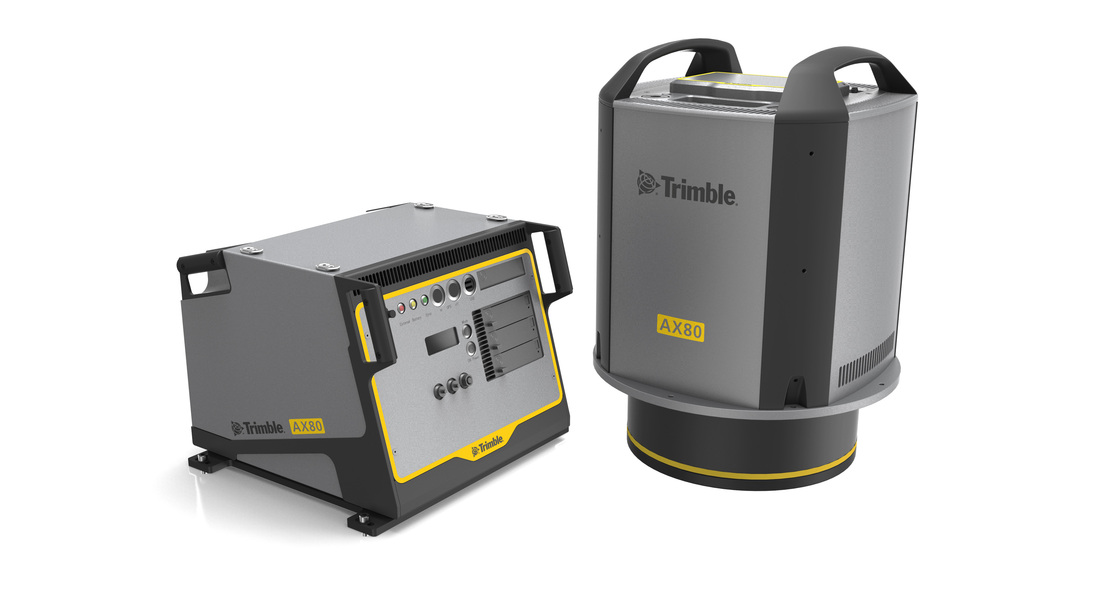

Воздушный лазерный сканер Trimble AX80

Воздушный лазерный сканер Trimble AX80

Воздушный лазерный сканер Trimble AX80 позволяет производить трехмерное сканирование с борта летательного аппарата, который перемещается на большой высоте и с высокой скоростью. Установлен быстродействующий сканер, с помощью которого собирается плотное облако точек для дальнейшего моделирования и проектирования.

Технические особенности устройства:

• Высота сканирования от 50 до 4700 м.
• Частота повторения лазерных импульсов - 800 кГц.
• Максимальная частота сканирования - 400Гц.
• Используется система позиционирования Trimble AP50 на основе GNSS и инерциальных датчиков.
• Ширина захвата области сканирования - 60°.
• Опционально доступна панорамная цифровая камера с разрешением 80 Мп.

Оперативный контроль съемки

В этой модели сканера реализован инновационный алгоритм обработки собираемой информации. Полученные множественные отражения лазерных импульсов анализируются встроенным контроллером и оцифровываются, что позволяет собрать максимальное количество информации. Это дает возможность избежать неоднозначностей и "слепых зон", сократить количество пролетов над местностью и уменьшить время нахождения летательного аппарата в воздухе.

Особая система развертки

В Trimble AX80 установлены две лазерные головки, сектора которых пересекаются. Частота повторения лазерных импульсов составляет 200-800 кГц при максимальной частоте сканирования в 400 Гц. Для развертки используются особые зеркала, которые позволяют получать параллельные линии сканирования, равноудаленные друг от друга. Это повышает точность облаков точек и составленных по ним трехмерных моделей.

Эффективное планирование полета

Устройство позволяет выполнять сканирование на высоте до 5 км. Благодаря этому, за один проход воздушный лазерный сканер захватывает большой участок местности. Сканер комплектуется специализированным ПО Trimble Flight Planning, с помощью которого можно осуществлять планирование полета, управлять процессом сбора данных и выполнять обработку полученной информации в Trimble Inpho. Таким образом формируется оптимальная схема пролета для уменьшения затрат на сканирование.

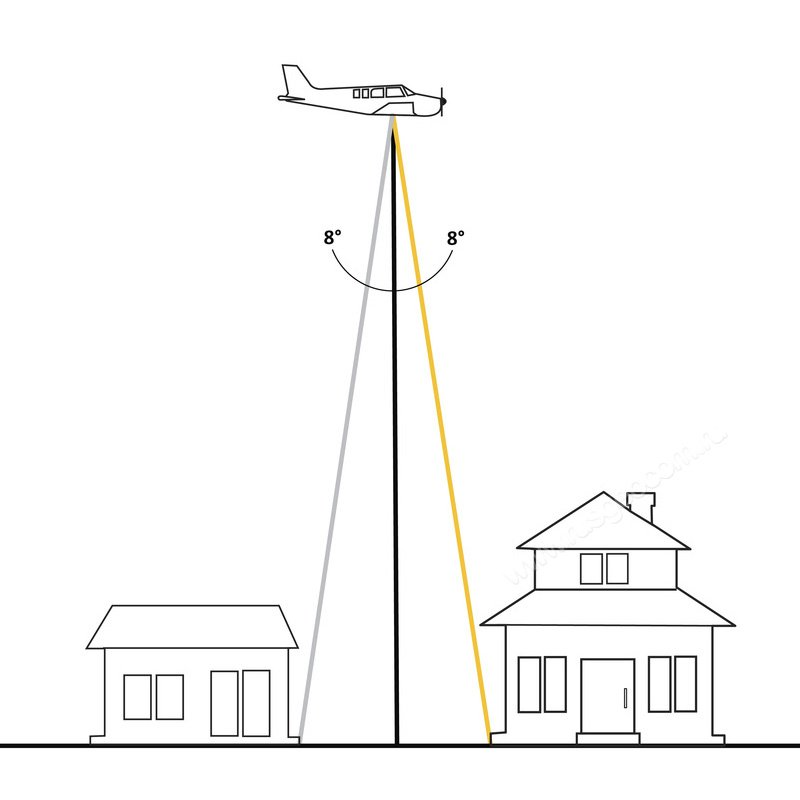

Прибор позволяет выполнять сканирование таким образом, чтобы фиксировать конфигурацию вертикальных поверхностей. Поэтому, эта модель сканера подходит для трехмерного картографирования городов, застроенных территорий.
