Рентгеновский кроулер «Арвион»

Рентгеновский кроулер «Арвион»

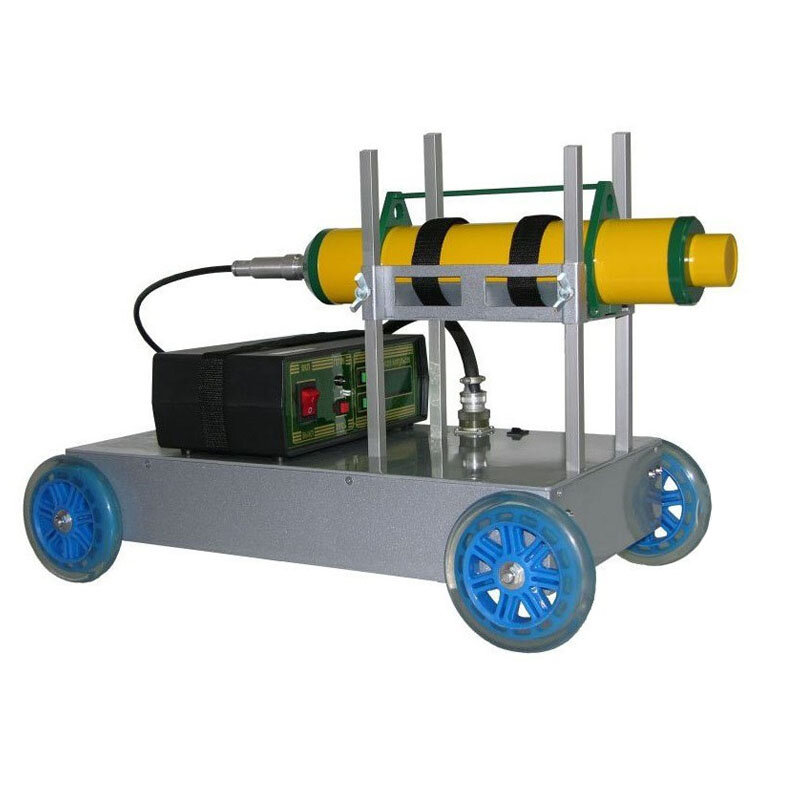

Рентгеновский кроулер «Арвион» предназначен для проведения панорамного контроля с аппаратами импульсного действия серии «Арион». Дальность действия — 3 км. Преодолевает подъёмы до 35º.

«Арвион» делает один панорамный снимок сварного шва. Просвечивается только одна стенка трубы. Излучатель рентгеновского аппарата крепится на лифт. В комплекте поставляется 2 набора стоек лифта: для трубопроводов диаметром от 500 мм до 1 000 мм и от 1 000 мм до 2 000 мм.

Источник автономного питания расположен внутри платформы самоходного шасси. Он состоит из 4-х свинцово-кислотных аккумуляторов и обеспечивает независимое питание рентгеновского аппарата, микропроцессорной системы управления и основного привода кроулера.

Шасси

Шасси оснащено микропроцессорным контроллером. Он отвечает за перемещение кроулера в трубопроводе, позиционирование в выбранном оператором месте, управление работой рентгеновского аппарата. Контроллер прерывает штатную программу и возвращает кроулер из трубопровода при критическом снижении уровня зарядки батарей, обрыве канала радиосвязи или при возникновении неисправности.

Блок магнитного позиционирования

Блок магнитного позиционирования служит для автоматической остановки кроулера и крепится с внешней стороны трубы на некотором расстоянии от сварного шва. Управление всей системой осуществляется с пульта дистанционного управления по каналу радиосвязи.

Наборы колёс

Для контроля труб разных диаметров есть три набора колес разного диаметра: 72 мм, 100 мм и 145 мм. Меньший диаметр колес позволяет на небольшой скорости преодолевать более крутые уклоны трубопровода. Колеса большего диаметра увеличивают скорость передвижения и позволяют более уверенно преодолевать мелкие препятствия.
