ШМИДТ ПРО Измеритель прочности бетона методом упругого отскока

ШМИДТ ПРО Измеритель прочности бетона методом упругого отскока

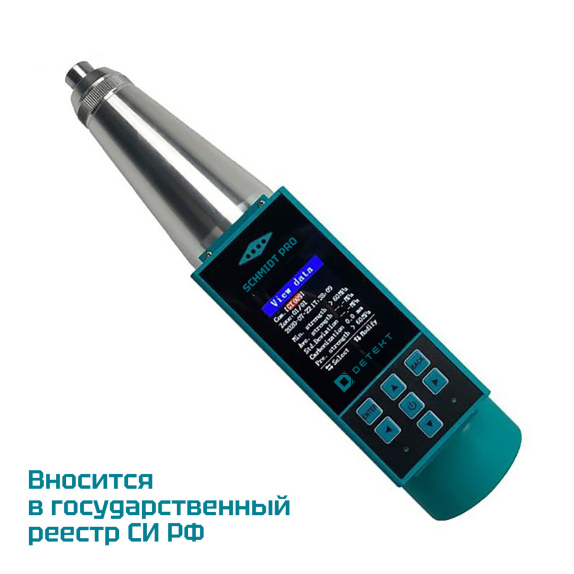

Молоток «Шмидт ПРО» со встроенным электронным блоком измеряет значение отскока (Rm), которое является косвенной характеристикой прочности материала. Прочность определяется по предварительно установленной градуировочной зависимости между прочностью бетонных образцов и значением отскока в соответствии с ГОСТ 22690-2015.

Прибор пользуется популярностью для анализа однородности и прочности бетонных конструкций.

Основные элементы

·         Ударный механизм со съёмным индентором, бойком, установочной шайбой с предохранителем, ударной пружиной, пружиной сжатия и фиксирующей пружиной.

·         Узел отсчёта показаний в виде ползунка с направляющим стержнем, который перемещается в пазе корпуса вдоль шкалы и фиксирует высоту отскока бойка.

·         Кнопка-стопор для фиксации положения установочной шайбы и ползунка после удара.

·         Встроенный электронный блок управления c заданной градуировочной зависимостью для пересчета отскока в прочность на сжатие.

Интерпретация результатов измерения

1.       Расчет средней величины из 16 значений отскока R, полученных в результате измерений. При расчёте не используются максимально высокие и низкие значения: удаляются из расчёта 3 максимальных и 3 минимальных значения.

2.       По среднему значению отскока R по градуировочной таблице вычисляется среднее значение прочности на сжатие. При вычислении вводится поправка на положение молотка при измерении.

Предельная погрешность при измерении прочности бетона на сжатие не превышает 10%
